Installare Tasmota su Sonoff SPM

Prima di effettuare queste operazioni, è di VITALE IMPORTANZA staccare la corrente al dispostivo.
NON MI ASSUMO NESSUNA RESPONSABILITÀ SU DANNI A PERSONE O COSE.

In questa guida scopriremo come installare Tasmota su “Sonoff SPM Main” utile per slegare il nostro dispositivo dai server Ewelink rendendolo così più veloce e performante.
Sonoff SPM è un’interessante soluzione domotica da “Guida Din” per comandare i nostri dispositivi Smart, a bordo è presente un Modulo WiFi e uno LAN, utilizza il protocollo di comunicazione RS-485 per far dialogare ogni singolo SPM 4 Relay con il “Main“.

Il sistema è suddiviso in due parti:

Sonoff SPM Main ( La parte che gestisce tutto il sistema, dove andremo ad installare TASMOTA )

Sonoff SPM 4 Relay, in grado di erogare 20A per canale con controllo consumi su ogni singola linea ( la parte Relè è gestita dallo “SPM Main“)

Scheda Prodotto:

Di seguito i punti che affronteremo:

Materiale Necessario
Modalità Programmazione Sonoff SPM Main
Collegamento Sonoff SPM al Serial Converter
Caricamento Firmware Tasmota su Sonoff SPM
Configurazione Sonoff SPM con Tasmota
Configurazione MQTT
Invio Comandi in Console TASMOTA
Collegamento Moduli SPM Relay

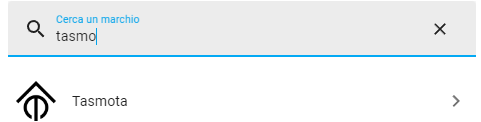

Integrare Sonoff SPM in Home Assistant

1.Materiale Necessario

2.Modalità Programmazione Sonoff SPM Main

– Rimuovere le viti poste nel lato posteriore

– Con Un Cacciavite, fare una leggera pressione per aprire la scocca.

– Scollegare delicatamente il connettore dalla Board

– Individuare i pin: 3.3v – Rx – Tx – Gnd
–Modalità Flash collegare GPIO0 con GND

– Saldare Cavi Dupont Femmina Maschio alla board

3.Collegamento Sonoff SPM Main al Serial converter

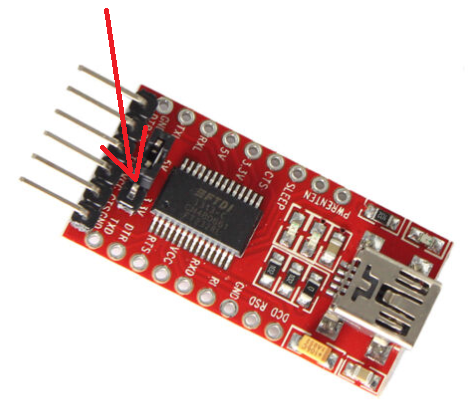

Nota Bene: Impostare il Serial Converter a 3.3 V tramite apposito pin come in figura

– Collegare i cavi Dupont come da schema:

Per Entrare in Modalità Flash collegare GPIO0 con GND, successivamente collegare il cavo di alimentazione USB per poi scollegare il ponte dopo qualche secondo.

4.Caricamento Firmware Tasmota su Sonoff SPM

NB: Utilizzare Google Chrome per questa procedura
– Mettere il dispositivo in modalità “Programmazione”
– Collegarsi al sito: https://tasmota.github.io/install/ e premere su “Connect”

– Selezionare la rispettiva porta COM e premere “Connetti”

– Cliccare su “Install Tasmota”

– Cliccare su “Erase Device” e successivamente su “Next”

– Premere su “Install” e attendere il completamento dell’operazione.

– Una volta che il processo di Flash e completato, scollegare i cavi precedentemente saldati ricordandosi di ricollegare correttamente il tutto.

5.Configurazione Sonoff SPM con Tasmota

– Collegare Sonoff SPM alla rete elettrica ( Chiudere Bene il Case )

– Selezionare la rete Creata dal dispostivo e connettetevi.

– Aprire il Browser internet e collegarsi all’indirizzo

Indirizzo Browser: 192.168.4.1

– Inserire i seguenti dati e confermare con “Save”

AP1 SSid: Nome Rete Wifi
Ap1 Password: Passoword Rete Wifi

– Recuperare l’indirizzo Ip che il Modem ha assegnato al vostro dispositivo.
– Ecco come si presenta Tasmota:

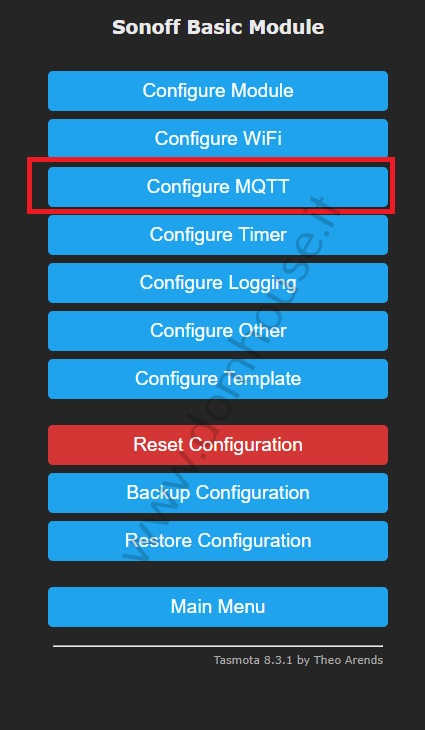

– Cliccare su “Configuration”

– Click su “Configure Other”

– Di seguito, compilare i campi richiesti e confermare con “Save”

Template: Inserire il seguente Template
{“NAME”:”Sonoff SPM”,”GPIO”:[0,0,0,0,3200,5536,0,0,672,704,736,0,3232,0,5600,0,0,0,0,5568,0,0,0,0,0,0,0,0,544,0,0,32,0,0,0,0],”FLAG”:0,”BASE”:1}
Devices Name: Nome dispositivo [ Esempio Lampada ]
Friendly Name 1: Nome dispositivo [ Esempio Lampada ]
